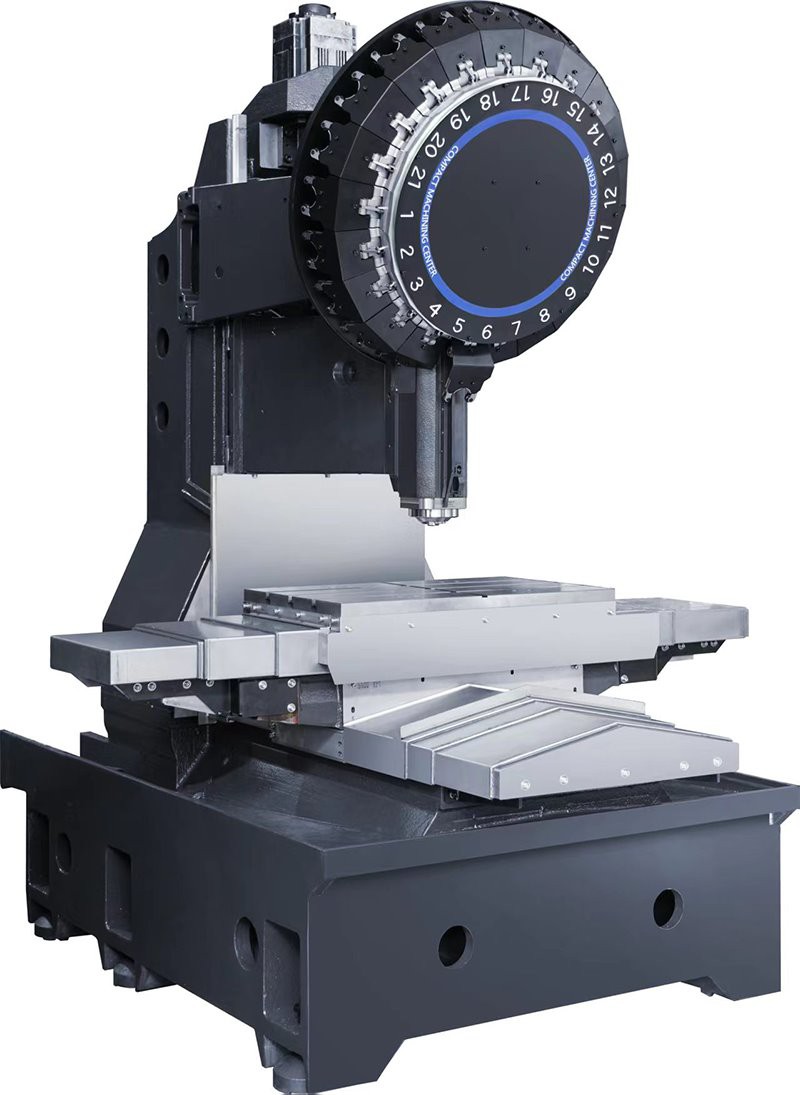

Odlitky s vysokou-tuhostí
Celá řada využívá vysoce kvalitní odlitky z pryskyřice HT300{1}}, které procházejí úpravou žíháním a vibračním stárnutím, aby účinně eliminovaly vnitřní pnutí a zajistily dlouhodobou-rozměrovou stabilitu a přesnost.
Rychlá rychlost
Rychlorychlost je 50 m/min (osa X/Y) a 56 m/min (osa Z), umožňující rychlé polohování mezi obráběcími operacemi.
Časopis o vysoce účinných nástrojích od výrobce OEM z Tchaj-wanu.
Ultra{0}}rychlá doba výměny nástroje: 0,9 s (nástroj-na-nástroj, T-T) a 1,7 s (čip-na-čip, C-C)
Komerční díly top značky
Kuličkové šrouby: Všechny osy jsou vybaveny THK C3;
Lineární vedení: Všechny osy jsou vybaveny THK P;
Dovezená přesná ložiska P4;
Vysoce{0}}tuhé spojky Miki;
Vřeteno od výrobce OEM z Tchaj-wanu
| Specifikace | Jednotka | Z500L | Z600L | Z700L |
| Kapacita | ||||
| Osa X | mm | 500 | 600 | 700 |
| Osa Y | mm | 450 | 450 | 450 |
| Osa Z | mm | 300 | 300 | 300 |
| Nos vřetena na pracovní stůl | mm | 150-450 (±5) | 150-450 (±5) | 150-450 (±5) |
| Pracovní stůl | ||||
| Velikost stolu | mm | 600×400 | 700×420 | 750×420 |
| T Solt | 3x14-100 | 3x14-100 | 3x14-100 | |
| Max. Zatížení | kg | 250 | 250 | 250 |
| Vřeteno | ||||
| Kužel vřetena / Prům. | BBT30/110 | BBT30/110 | BBT30/110 | |
| Max. Rychlost | ot./min | 20000/24000 | 20000/24000 | 20000/24000 |
| Krmení | ||||
| X kuličkový šroub | mm/mm | 28/16(12) | 28/16(12) | 32/16(12) |
| Kulový šroub YZ | mm/mm | 28/16(12) | 28/16(12) | 28/16(12) |
| Kuličkové lineární vedení X/Y/Z | mm | 30/30/30 | 30/30/30 | 30/30/30 |
| Rychlá rychlost | m/min | 50/50/56 | 50/50/56 | 50/50/56 |
| X/Y/Z zrychlení rychlosti | G | 1.3/1.3/1.6 | 1.3/1.3/1.6 | 1.3/1.3/1.6 |
| pohon XYZ | řídit | řídit | řídit | |
| Ostatní | ||||
| Hmotnost stroje | kg | 2450 | 2500 | 2600 |
| Měnič nástrojů | ||||
| Typ | Disk | Disk | Disk | |
| Specifikace | BT30 | BT30 | BT30 | |
| Doba výměny nástroje (nástroj od nástroje) | Sek. | 0.84 | 0.84 | 0.84 |
| Doba výměny nástroje (z třísky na třísku) | Sek. | 1.62 | 1.62 | 1.62 |
| Kapacita | T | 21 | 21 | 21 |
