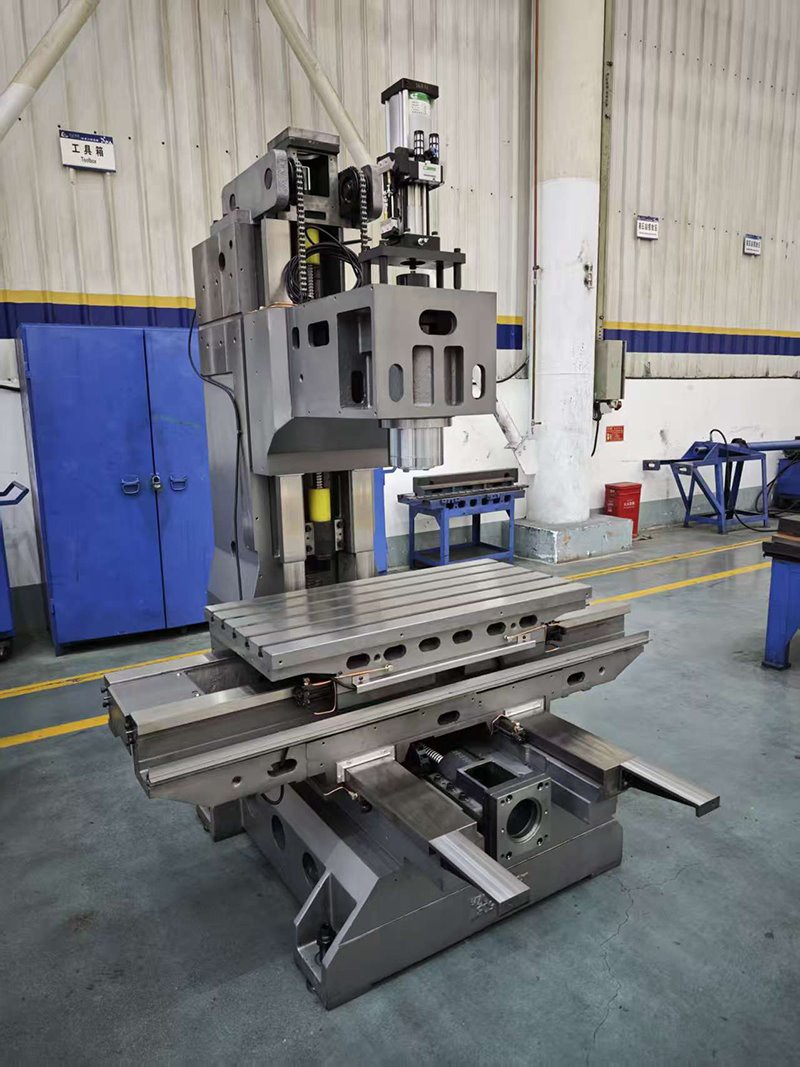

Díky vynikající konstrukci mechanické struktury a vysoce{0}}kvalitní konfiguraci součástí nabízí rám vertikálního obráběcího centra jedinečné výhody v oblasti těžkého-obrábění, vysoce-přesného obrábění a stabilního provozu.

Rám vertikálního obráběcího centra je navržen s optimalizací FEM, díky čemuž je vhodný pro vysoce{0}}přesné a dlouhodobé{1}}stabilní obrábění hromadně vyráběných dílů-, přičemž nabízí příznivější cenu ve srovnání s tradičně navrženými modely.

Je široce používán při výrobě forem a zpracování dílů, kde platí přísné požadavky s ohledem na přesnost a tuhost obrábění. Výhody mechanických dílů vyplývají z pečlivého výběru materiálu a přesného opracování každé součásti jádra.

Odlitek s vysokou tuhostí

Rámy jsou vyrobeny z odlitků GG30, pečlivě zpracovaných lisováním z pryskyřičného písku a dřevěným vzorem.

Importované základní části- nejvyšší úrovně

• Kuličkové šrouby: Používají se dovážené kuličkové šrouby mezinárodně renomovaných značek jako PMI a THK.

• Ložiska: Používají se dovážená ložiska špičkových{0}}značek, jako jsou FAG, NSK a NTN.

• Spojky: Používají se importované spojky, např. R+W.

• Pomocný válec

Přesné vedení skříně: zlepšuje přesnost pohybu a odolnost proti opotřebení

Tříosé vodicí dráhy rámů X, Y a Z -procházejí procesem kalení a broušení, jsou potaženy vrstvou Turcite-B a poté jsou přesně oškrábány.

Importované-vřeteno s vysokou přesností

Nabídněte výběr vřeten s různými rychlostmi otáčení, jako jsou vřetena CTS, řemenem poháněná vřetena a vřetena s přímým{1}}pohonem, abyste splnili různé požadavky na obrábění.

Komplexní ochrana a mazání

• Teleskopický ochranný kryt: Všechny osy X, Y a Z jsou vybaveny teleskopickými ochrannými kryty z nerezové oceli od značek jako Keyarrow.

• Centrální automatický mazací systém: Stroj je vybaven centrálním automatickým mazacím systémem.

Systém vyvažování osy Z-: zajišťuje vertikální stabilitu obrábění.

Osa Z{0}} stroje je vybavena vyvažovacím systémem, který dokáže účinně kompenzovat hmotnost samotné osy Z- i vřetena a nástrojů.

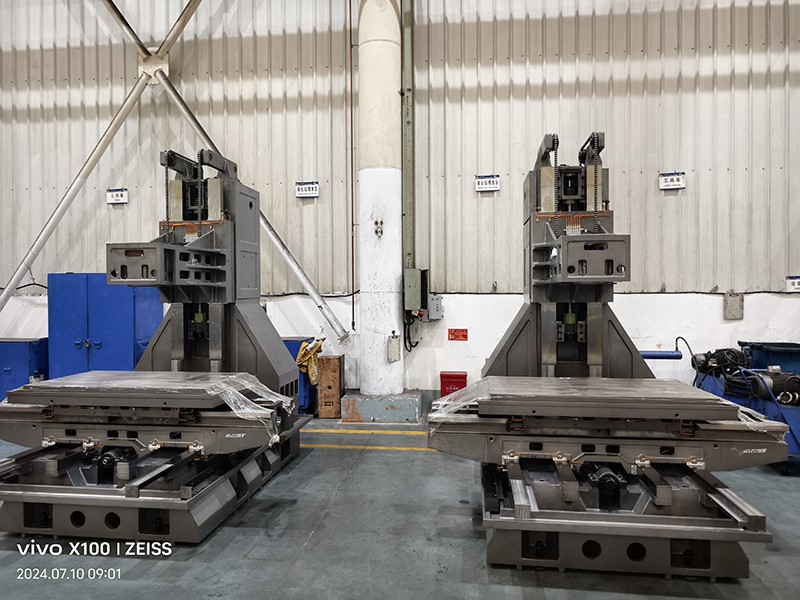

Specifikace	Jednotka	850B	850C	970	TZ11	TZ12	TZ15
Kapacita
X cestování	mm	800	800	1100	1200	1200	1600
Y cestování	mm	500	500	600	700	700	800
Z cestování	mm	550	700	700	700	700	800
Střed vřetena ke sloupci Slideway	mm	550	575	654	750	765	865
Nos vřetena na pracovní stůl	mm	105-655	110-810	110-810	110-810	110-810	85-885
Pracovní stůl
Velikost stolu	mm	500×1050	530x1000	600x1200	1300X700	1360X710	1700X710
T-sloty (Č.-Velikost×Vzdálenost)	mm	5-18×90	5-18×100	5-18×120	5-18×120	5-18×152.5	5-18×147.5
Max. Zatížení	kg	600	600	800	1200	1000	1500
Vřeteno
Kužel vřetena / Prům.		BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155
Max. Rychlost	ot./min	8000	8000	8000	8000	8000	8000
Výkon motoru vřetena Doporučený	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5
Krmení
X kuličkový šroub	mm/mm	40/10	40/10	40/10	40/12	40/12	55/12
Y kuličkový šroub	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
Z kuličkový šroub	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
X průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
Y průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
Z průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
X/Y/Z Vysoká rychlost	m/min	14/14/16	14/14/16	16/14/16	16/16/16	16/16/14	16/16/14
Pohon X		řídit	řídit	řídit	řídit	řídit	řídit
Pohon Y		řídit	řídit	řídit	řídit	řídit	řídit
Pohon Z		řídit	řídit	řídit	řídit	řídit	řídit
Doporučený moment motoru X/Y/Z	NM	10/12/12	14/14/16	20/20/20	22/22/22	24/26/26	28/32/32
Ostatní
Hmotnost stroje	kg	3300	4500	4500	6800	5800	7400
