Díky vynikající konstrukci mechanické struktury a vysoce{0}}kvalitní konfiguraci součástí nabízejí rámy Box-way VMC jedinečné výhody v oblasti těžkého-obrábění, vysoce-přesného obrábění a stabilního provozu.

Box-way VMC rámy s osvědčeným tradičním designem, tento stroj poskytuje vysokou přesnost a stabilní výkon pro náročné-řezací aplikace.

Je široce používán při výrobě forem a zpracování dílů.

Je široce používán při výrobě forem a zpracování dílů, kde platí přísné požadavky s ohledem na přesnost a tuhost obrábění. Výhody mechanických dílů vyplývají z pečlivého výběru materiálu a přesného opracování každé součásti jádra.

Odlitek s vysokou tuhostí

Rámy jsou vyrobeny z odlitků GG30, pečlivě zpracovaných lisováním z pryskyřičného písku a dřevěným vzorem.

Importované základní části- nejvyšší úrovně

• Kuličkové šrouby: Používají se dovážené kuličkové šrouby mezinárodně renomovaných značek jako PMI a THK.

• Ložiska: Používají se dovážená ložiska špičkových{0}}značek, jako jsou FAG, NSK a NTN.

• Spojky: Používají se importované spojky, např. R+W.

• Pomocný válec

Přesné vedení skříně: zlepšuje přesnost pohybu a odolnost proti opotřebení

Tříosé vodicí dráhy rámů X, Y a Z -procházejí procesem kalení a broušení, jsou potaženy vrstvou Turcite-B a poté jsou přesně oškrábány.

Importované-vřeteno s vysokou přesností

Nabídněte výběr vřeten s různými rychlostmi otáčení, jako jsou vřetena CTS, řemenem poháněná vřetena a vřetena s přímým{1}}pohonem, abyste splnili různé požadavky na obrábění.

Komplexní ochrana a mazání

• Teleskopický ochranný kryt: Všechny osy X, Y a Z jsou vybaveny teleskopickými ochrannými kryty z nerezové oceli od značek jako Keyarrow.

• Centrální automatický mazací systém: Stroj je vybaven centrálním automatickým mazacím systémem.

Systém vyvažování osy Z-: zajišťuje vertikální stabilitu obrábění

Osa Z{0}} stroje je vybavena vyvažovacím systémem, který dokáže účinně kompenzovat hmotnost samotné osy Z- i vřetena a nástrojů.

Specifikace	Jednotka	1060	1060B	1270	1380	1580	1890B
Kapacita
X cestování	mm	1000	1000	1200	1300	1500	1800
Y cestování	mm	600	600	700	800	800	900
Z cestování	mm	600	600	600	700	700	800
Střed vřetena ke sloupci Slideway	mm	600	655	785	850	810	950
Nos vřetena na pracovní stůl	mm	180-780	180-780	150-750	100-800	170-870	160-960
Pracovní stůl
Velikost stolu	mm	600×1300	600×1300	700x1360	1400X800	1700X800	2000X900
T-sloty (Č.-Velikost×Vzdálenost)	mm	5-18×120	5-18×120	5-18×152.5	5-18×152.5	5-22×135	5-22×165
Max. Zatížení	kg	800	800	1000	1200	1500	1600
Vřeteno
Kužel vřetena / Prům.		BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Max. Rychlost	ot./min	8000	8000	8000	8000	8000	8000
Výkon motoru vřetena Doporučený	Kw	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	18.5/22
Krmení
X kuličkový šroub	mm/mm	40/10	40/10	50/10	50/10	55/12	55/12
Y kuličkový šroub	mm/mm	40/10	40/10	50/10	50/10	55/12	55/12
Z kuličkový šroub	mm/mm	40/10	40/10	50/12	50/10	50/10	55/12
X průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
Y průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
Z průvodce	/	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem	krabicovým způsobem
X/Y/Z Vysoká rychlost	m/min	14/14/16	14/14/16	10/10/12	16/16/14	10/10/12	14/14/14
Pohon X		řídit	řídit	řídit	řídit	řídit	řídit
Pohon Y		řídit	řídit	řídit	řídit	řídit	řídit
Pohon Z		řídit	řídit	řídit	řídit	řídit	řídit
Doporučený moment motoru X/Y/Z	NM	14/16/16	14/16/16	16/20/20	24/26/26	24/26/26	26/30/30
Ostatní
Hmotnost stroje	kg	5500	5800	7500	7500	10000	11000

Populární Tagy: box way vmc rám, Čína box way vmc rám výrobci, dodavatelé, továrna

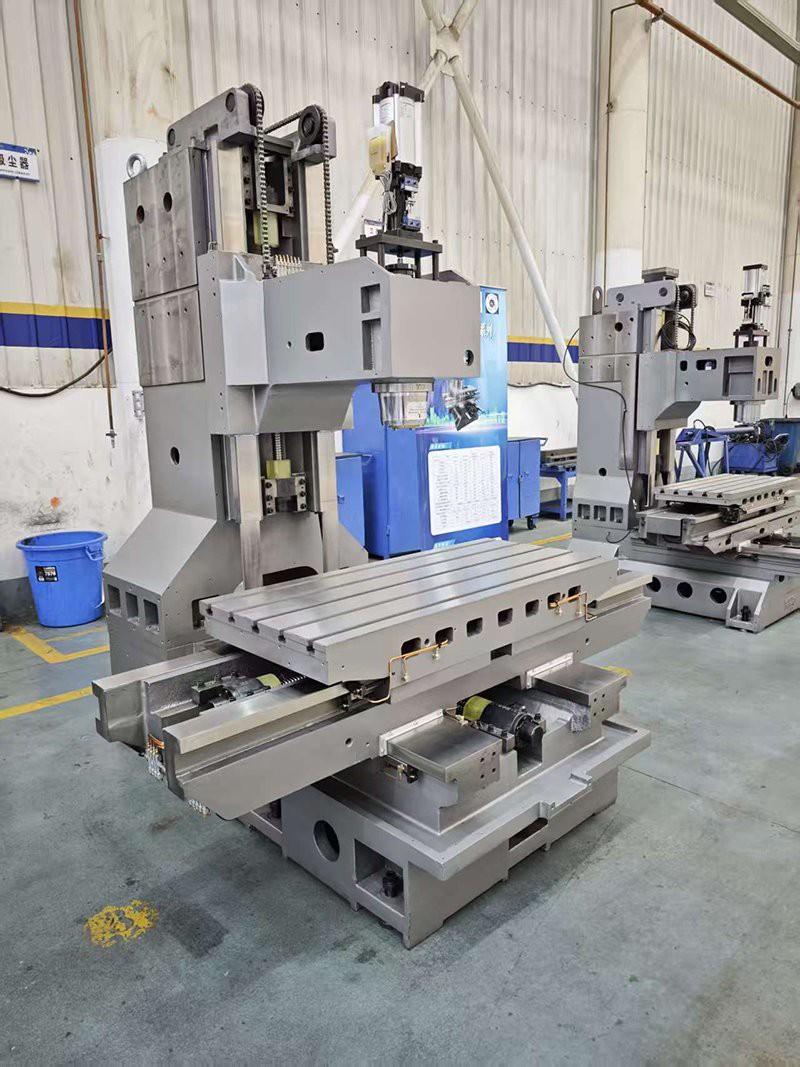

Box Way rám VMC
