Rám XYZ lineární VMC s osvědčeným tradičním designem poskytuje tento stroj vysokou přesnost a stabilní výkon pro náročné-řezací aplikace.

Je široce používán při výrobě forem a zpracování dílů.

Výhody mechanických dílů vyplývají z pečlivého výběru materiálu a přesného opracování každé součásti jádra.

Odlitek s vysokou tuhostí

Rámy jsou vyrobeny z odlitků GG30, pečlivě zpracovaných lisováním z pryskyřičného písku a dřevěným vzorem.

Importované základní části- nejvyšší úrovně

• Kuličkové šrouby: Používají se dovážené kuličkové šrouby od mezinárodně renomovaných značek jako PMI, Hiwin a THK.

• Ložiska: Používají se dovážená ložiska špičkových{0}}značek, jako jsou FAG, NSK a NTN.

• Spojky: Používají se importované spojky, např. R+W.

• Pomocný válec

Importované-vřeteno s vysokou přesností

Nabídněte výběr vřeten s různými rychlostmi otáčení, jako jsou vřetena CTS, řemenem poháněná vřetena a vřetena s přímým{1}}pohonem, abyste splnili různé požadavky na obrábění.

Přesné vedení

Montážní plochy lineárního vedení jsou jemně broušeny pomocí importovaných vysoce{0}}přesných brusek.

Lineární vedení válečkového -typu i kuličkového{1}}typu{1}} lze vybrat na základě skutečných požadavků zákazníků na aplikaci.

Komplexní ochrana a mazání

• Teleskopický ochranný kryt: Všechny osy X, Y a Z jsou vybaveny teleskopickými ochrannými kryty z nerezové oceli od značek jako Keyarrow.

• Centrální automatický mazací systém: Stroj je vybaven centrálním automatickým mazacím systémem.

Systém vyvažování osy Z-

Ve standardní konfiguraci není protiváhový systém, lze jej přidat, pokud to aplikace vyžaduje.

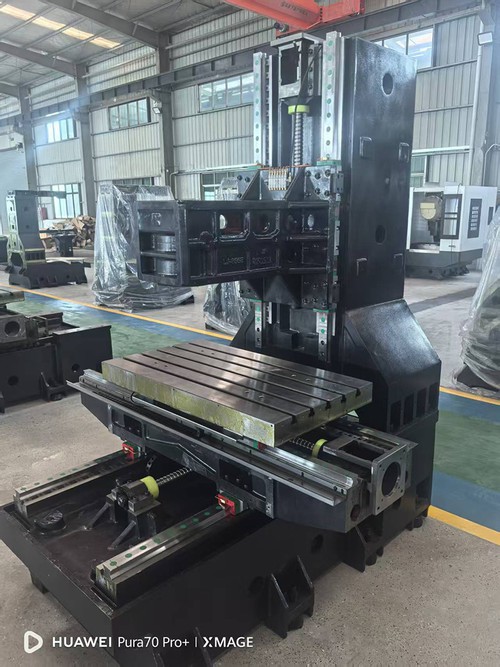

Specifikace	Jednotka	LV855-II	TZ855B	L966B	L1160B	V1165-II
Kapacita
X cestování	mm	800	800	900	1100	1100
Y cestování	mm	500	550	600	600	650
Z cestování	mm	600	550	600	600	650
Střed vřetena ke sloupci Slideway	mm	585	590	657	664	670
Nos vřetena na pracovní stůl	mm	110-710	120-670	70-670	130-730	150-800
Pracovní stůl
Velikost stolu	mm	500×1000	550x1000	550x1000	1300X600	1200X600
T-sloty (Č.-Velikost×Vzdálenost)	mm	5-18×90	5-18×90	5-18×105	5-18×90	5-18×100
Max. Zatížení	kg	450	500	600	800	800
Vřeteno
Kužel vřetena / Prům.		BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150
Max. Rychlost	ot./min	8000	8000	8000	8000	8000
Výkon motoru vřetena Doporučený	Kw	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11
Krmení
X kuličkový šroub	mm/mm	40/12	40/16	40/12	40/12	40/12
Y kuličkový šroub	mm/mm	40/12	40/16	40/12	40/12	40/12
Z kuličkový šroub	mm/mm	40/12	40/16	40/12	40/12	40/12
X lineární vedení	mm	35	35	35	45	45
Y lineární vedení	mm	45	45	45	45	45
Z průvodce	mm	45	45	45	45	45
X/Y/Z Vysoká rychlost	m/min	24/24/24	36/36/36	30/30/30	24/24/24	36/36/36
Pohon X		řídit	řídit	řídit	řídit	řídit
Pohon Y		řídit	řídit	řídit	řídit	řídit
Pohon Z		řídit	řídit	řídit	řídit	řídit
Doporučený moment motoru X/Y/Z	NM	10/12/12	12/12/30	10/12/12	20/20/27	12/16/22
Ostatní
Hmotnost stroje	kg	3500	3400	5200	5200	4600
Z rovnováha		Ano	žádný	žádný	žádný	žádný

Populární Tagy: xyz lineární způsob vmc rám, Čína xyz lineární způsob vmc výrobci rámu, dodavatelé, továrna

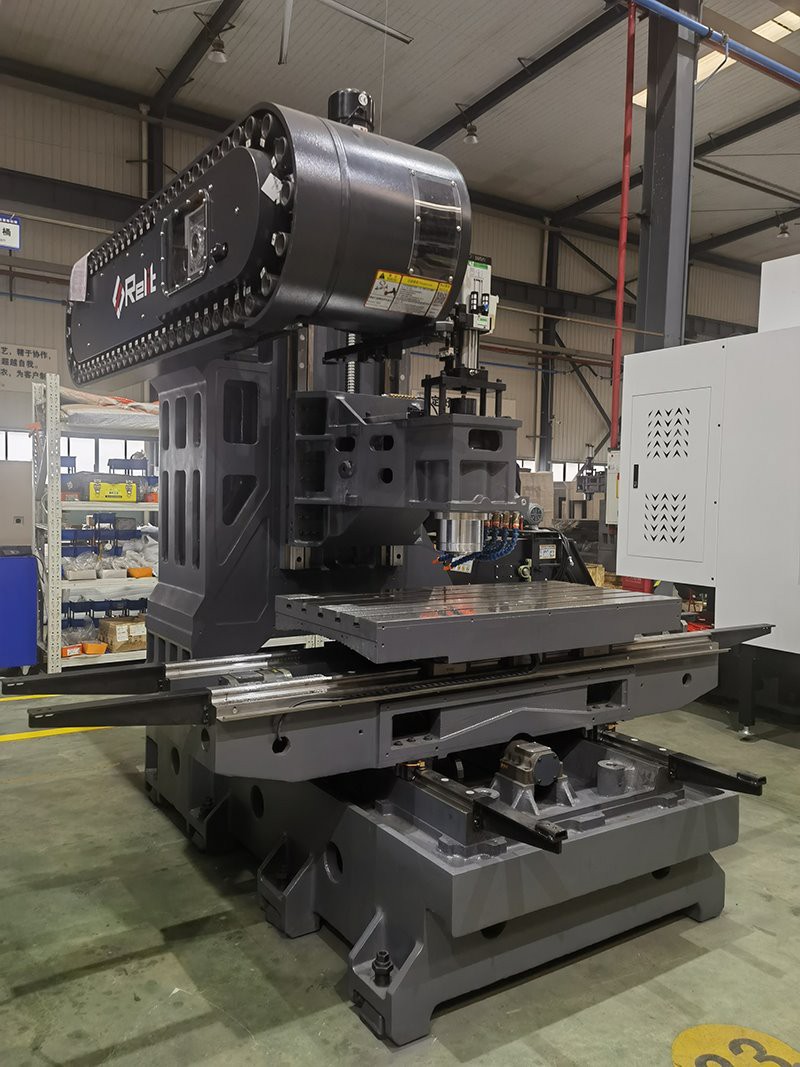

Rám XYZ Linear Way VMC
